Mikä on 13-napainen pistoke ja mihin sitä käytetään?
Mitä tarkoittaa 13-napainen pistoke?
13-napainen pistoke on ISO 11446 -standardin mukainen liitin, joka mahdollistaa kaikkien ajoneuvon sähkötoimintojen – kuten sivuvilkut, jarruvalot, sumuvalot ja peruutusvalot – siirtämisen perävaunuun. Valerydin kytkentäkaavio vahvistaa, että 13-napainen liitin eroaa 7-napaisesta siinä, että se sisältää myös sumuvalon ja peruutusvalon toiminnot.
Missä laitteissa 13-napaista pistoketta käytetään?
Pistoke soveltuu 12 V järjestelmiin ja sitä käytetään perävaunuissa, matkailuautoissa, venetrailerissa ja muissa hinattavissa laitteissa. Biltema myy 13-napaista pistoketta perävaunuun ja Bilteman liitinkategoria osoittaa laajemman valikoiman autojen sähköjärjestelmän liittimiä.
”13-napainen pistoke, muovinen, jälkiasennettavaksi rikkoutuneen tilalle.”
– Motonetin tuotekuvaus
Miten 13-napainen pistoke kytketään?
Mikä on oikea kytkentäkaavio?
Kytkennässä noudatetaan standardoitua nastajärjestystä. KOME:n PDF listaa vakiokytkennät numeroituna ja väreihin sidottuna:
- Nasta 1: maa (valkoinen)
- Nasta 2: vasen parkki (musta)
- Nasta 3: vasen vilkku (keltainen)
- Nasta 4: jarru (punainen)
- Nasta 5: oikea vilkku (vihreä)
- Nasta 6: jarruvalo (ruskea)
- Nasta 7: oikea parkki (oranssi)
- Nasta 8: peruutusvalo (musta valkoisella raidalla)
- Nasta 9: sumuvalo (sininen)
- Nasta 10: lataus (violetti)
- Nasta 11: kytkentävalo (vaaleanpunainen)
- Nasta 12: varaus (harmaa)
- Nasta 13: maa (vihreä/keltainen)
Valerydin kaaviossa nasta 2a vastaa 7-napaisen järjestelmän takasumuvalon automaattista katkaisua ja siirtoa perävaunuun.
Tarvitaanko relettä kytkentää varten?
Joissakin ajoneuvoissa tarvitaan erillinen rele, erityisesti jos perävaunun valoteho on suuri. Ruuvikiinnitteiset johdotusterminaalit helpottavat asennusta. KOME:n ohje suosittelee tarkistamaan ajoneuvon sähköjärjestelmän kuormituksen ennen kytkentää.
”13-napainen pistoke 12V, ruuvikiinnitteiset johdoterminaalit.”
– Puuilon tuotekuvaus
Vinkki: Käytä yleismittaria nastojen jännitteiden testaamiseen ennen lopullista kiinnitystä. Tämä säästää aikaa vianmäärityksessä.
Onko 13-napainen pistoke yhteensopiva 7-napaisen kanssa?
Voiko käyttää adapteria?
Kyllä, adapterilla 13-napainen pistoke voidaan liittää 7-napaiseen pistorasiaan, mutta kaikki toiminnot eivät välity. Esimerkiksi sumuvalo ja peruutusvalo jäävät usein pois. Motonetin 13-napainen muovinen pistoke (7,99 €) on jälkiasennettavaksi rikkoutuneen tilalle, ja sen takuu on 24 kuukautta.
Mitä toimintoja 7-napainen pistoke ei tue?
7-napainen pistoke ei tue sumuvaloa, peruutusvaloa eikä latausta. Valerydin kaavio osoittaa, että 13-napainen liitin on standardi nykyaikaisille perävaunuille.
Mistä ostaa 13-napainen pistoke?
Mitä hintoja eri kaupoissa on?
| Kauppa | Hinta (arvio) | Materiaali |
|---|---|---|
| Biltema | 10,55 € | Muovi/metalli |
| Motonet | 7,99 € | Muovi |
| Puuilo | n. 9 € | Muovi |
| Tokmanni | n. 8 € | Muovi |
| IKH | n. 12 € | Metalli |
Mitä tuotemerkkejä on saatavilla?
Suosittuja merkkejä ovat MTX Automotive ja Vignal. Biltema ja Motonet tarjoavat omia merkkejään.
”13-napainen pistoke perävaunuun, hinta 10,55 €.”
– Bilteman tuotesivu

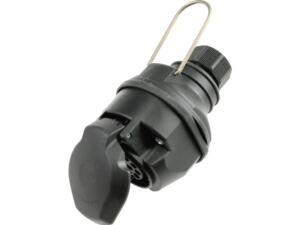

as-Schwabe 60466 13-napainen pistorasia (perävaunuliitin)

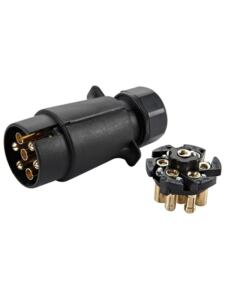

Work>it 7-napainen pistoke
KS Tools 13-napaisen perävaunupistorasian testeri 12 V

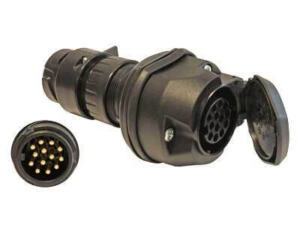

Adapteri 13-napainen → 13-napainen, CAN-väylä (12 V)Miksi 13-napainen pistoke ei toimi?
Kuinka testata pistoke yleismittarilla?
Yleisin ongelma on huono kontakti tai väärä kytkentä. Testaa yleismittarilla nastakohtaiset jännitteet ja vertaa standardiin (katso KOME:n PDF). KOME:n ohje antaa värikoodit, jotka helpottavat tarkistusta.
Yleisimmät viat ja korjaukset
- Huono kontakti – puhdista nastat ja kiristä ruuvit.
- Väärä kytkentä – tarkista johdotus kaavion mukaan.
- Releen puute – asenna rele tarvittaessa.
Korjaus: uuden pistokkeen asennus tai nastojen puhdistus. Motonet suosittelee vaihtamaan pistokkeen, jos se on vaurioitunut.
Huomio: Jos pistoke ei toimi osittain, tarkista ensin sulakkeet ja ajoneuvon sähköjärjestelmä ennen pistokkeen vaihtoa.
Vahvistetut tiedot ja epävarmuudet
Vahvistetut tiedot
- 13-napainen pistoke on vakiintunut standardi perävaunuille (ISO 11446). KOME
- Pistoke toimii 12 V järjestelmässä. Biltema
- Nastajärjestys on standardoitu. Valeryd
- Motonetin 13-napainen muovinen pistoke maksaa 7,99 € ja on 24 kk takuulla. Motonet
Epävarmat tiedot
- Tarkka nastajärjestys saattaa poiketa valmistajakohtaisesti, mutta noudattaa yleensä ISO-standardeja.
- Adaptereiden laatu ja toiminta voivat vaihdella.
keskustelu.suomi24.fi, rintamamiestalo.fi, timiohlson.blogspot.com
Usein kysytyt kysymykset
Voiko 13-napaisen pistokkeen liittää suoraan 7-napaiseen pistorasiaan?
Ei suoraan, vaan tarvitaan adapteri. Kaikki toiminnot eivät tällöin toimi.
Tarvitaanko erillinen rele 13-napaiselle pistokkeelle?
Joissakin ajoneuvoissa kyllä, erityisesti suuritehoisissa järjestelmissä.
Kuinka tarkistaa 13-napaisen pistokkeen toiminta?
Käytä yleismittaria ja tarkista nastakohtaiset jännitteet standardin mukaisesti.
Mikä on 13-napaisen pistokkeen nastojen järjestys?
Katso KOME:n PDF: nasta 1 = maa (valkoinen), nasta 2 = vasen parkki (musta) jne.
Onko 13-napainen pistoke vesitiivis?
Useimmat ovat roisketiiviitä, mutta eivät täysin vesitiiviitä. Suojaa tarvittaessa kannella.
Miten puhdistan 13-napaisen pistokkeen kontaktit?
Käytä kontaktipuhdistusainetta ja pehmeää harjaa. Vältä hankaavia työkaluja.
Voiko 13-napaista pistoketta käyttää vanhassa autossa?
Kyllä, jos autossa on 12 V järjestelmä ja tarvittaessa asennat adapterin.
Yhteenveto: 13-napainen pistoke on monipuolinen ja standardisoitu liitin perävaunun sähköille. Biltema, Motonet, Puuilo, Tokmanni ja IKH tarjoavat sitä 5–20 € hinnoilla. Kytkentä onnistuu KOME:n kaavion avulla, ja yleisimmät viat korjataan puhdistamalla tai vaihtamalla pistoke.
